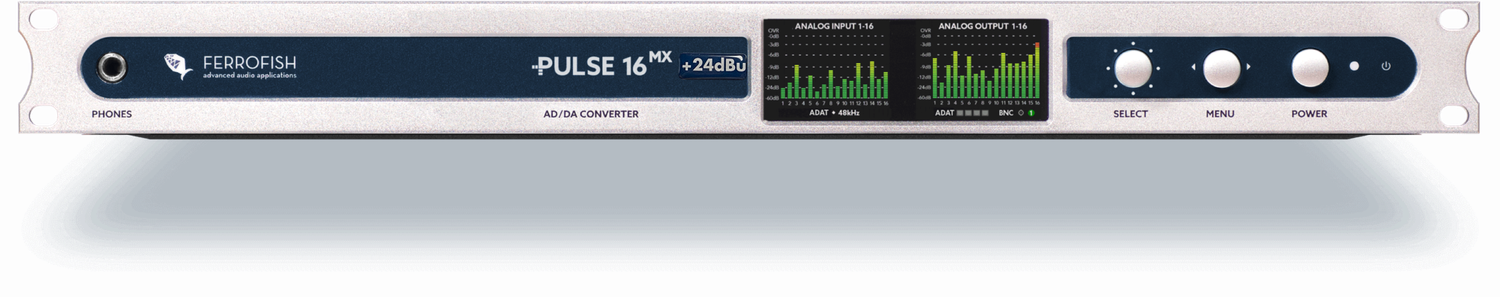

FERROFISH Pulse16 MX avec MADI SFP Singlemode Module +24dBu I/O option

Convertisseur MADI haute qualité. Flexible et abordable. MADI ADAT

Le PULSE16 MX offre des performances maximales à un prix abordable.

En plus des entrées et sorties analogiques symétriques 16 x 16 de qualité studio jusqu'à 192 kHz, le PULSE16 MX offre à la fois les interfaces ADAT et MADI, probablement les interfaces audio numériques les plus utilisées actuellement.

Jusqu'à 64 x 64 canaux (ou 16 x 16 canaux à 192 kHz) peuvent être transmis via une simple paire de câbles optiques MADI, ce qui permet d'effectuer sans problème des enregistrements multicanaux de très haute qualité.

De plus, de nombreux canaux ADAT sont fournis : à 96 kHz, 4 x 4 ports ADAT transfèrent 16 x 16 canaux.

Rangé dans un boîtier de seulement 1U, ce convertisseur hautement intégré dispose de 16 x 16 prises TRS analogiques symétriques utilisant des niveaux studio allant jusqu'à +20 dBu, réglables individuellement par paliers de 1 dB.

Les convertisseurs à faible latence, accompagnés d'une horloge à compensation de température et d'un PLL à réduction de gigue, garantissent un son cristallin.

Les ports ADAT 4 x 4 offrent une bande passante suffisante pour convertir tous les signaux analogiques 16 x 16 à 96 kHz, voire 32 x 32 canaux à 48 kHz. Le MADI ajoute 64 x 64 canaux supplémentaires et est mis en œuvre à l'aide d'une connexion SFP modulaire pour offrir différentes normes MADI (comme le mode simple). Il suffit de remplacer le module MADI par un autre modèle.

La configuration de l'appareil est un jeu d'enfant grâce aux deux écrans TFT. Inutile de consulter le manuel, toutes les informations sont clairement affichées sur les écrans. Le contrôle à distance via MIDI et MADI est également possible.

Le casque peut être connecté à n'importe quelle entrée ou sortie analogique ou numérique : idéal pour le contrôle ou le monitoring.

Cet appareil compact 1U sans ventilateur est le choix ultime lorsqu'une conversion haut de gamme est nécessaire.

Grâce à sa conception élaborée, le PULSE16 MX est l'appareil central de votre équipement.

Intégration analogique / ADAT / MADI transparente pour l'enregistrement, la diffusion et le son live.

Double écran TFT

Suivez les 32 canaux analogiques à tout moment : tout s'affiche clairement sur deux écrans TFT. Les informations d'état et toutes les fonctions sont présentées de manière claire et intuitive, vous n'avez donc plus besoin de consulter le manuel. Fini les LED clignotantes et les opérations incompréhensibles !

Interface MADI

Le Pulse16 MX dispose d'une interface MADI modulaire : le slot MADI SFP est équipé d'un module optique LC multimode, qui peut être remplacé, par exemple, par un module monomode. En plus des 64 x 64 canaux audio, un signal MIDI est également intégré, qui peut être utilisé pour le contrôle des appareils et pour le routage vers les interfaces MIDI.

Matrice de routage interne

Les 176 x 176 canaux analogiques et numériques du Pulse16 MX sont regroupés par groupes de 8 à l'aide de la matrice de routage interne. Pour faciliter le monitoring, n'importe quel canal, mono ou stéréo, peut être sélectionné pour la sortie casque.

Pulse16 MX SPECIFICATIONS

MADI I/O (AES10)

PULSE 16 MX (Multimode included)

PULSe 16 optional via SFP
SFP port for MADI optical Multimode or Singlemode SFP module

• 64 channels @32kHz, 44.1kHz, 48kHz
• 32 channels @64kHz, 88.2kHz, 96kHz
• 16 channels @128kHz, 176.4kHz, 192kHz

Support of MIDI over MADI.
Latency: 2 samples

Analog Inputs (AD)

2 x 24 Bit A/D Converter

16 x TRS ¼” (6.3mm), female

• Digital gain: +20dBu … -8dBu, 1dB steps
• Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps

OpAmps

RC4580

Level indicator

TFT screen, 28 levels

Analog Outputs (DA)

2 x 24 Bit D/A Converter

16 x TRS ¼” (6.3mm), female

• Digital gain: +20dBu … -8 dBu, 1dB steps
• Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps

Latency

• @48kHz: 7.8/fs, 0.16ms
• @96kHz: 5.4/fs, 0.06ms
• @192kHz: 6.6/fs, 0.03ms

OpAmps

RC4580

Headphones Out

• 1 x ¼” (6.3mm) TRS jack, stereo
• Selectable mono or stereo source
• Digitally controlled volume level

ADAT I/O

4+4 optical ports (8 channels each with 48 kHz)

• 32×32 channels @32kHz, 44.1kHz, 48kHz (SMUX/1)
• 16×16 channels @64kHz, 88.2kHz, 96kHz (SMUX/2)
• 8×8 channels @128kHz, 176.4kHz, 192kHz (SMUX/4)
  (SMUX/4 – only with installed MADI MX option)

Latency: 2 samples

MIDI I/O

• 2 x DIN5 connector for remote control of the unit
• Conversion MIDI <> MIDI over MADI possible (MADI MX option required.)

Wordclock I/O

• BNC: 1 x input, 1 x output
• 75 Ohm Termination switchable for input

Power Supply

12V, 3A

• 1 x input jack with screw lock.
• Power required: 12VA in operation, 0,1VA in standby mode (Efficiency Level VI)
• Internal resettable polyfuse
• 1 x power supply included

Additional Features

• SMUX4 with 192 kHz operation (requires installed MADI option).
• Delay-compensation for MADI chain (requires installed MADI option).
• MIDI over MADI Preset Management (requires installed MADI option)

Internal Clock

• TCXO (temp. compensated oscillator) with high accuracy.
• Initial accuracy: +/-1.5ppm
• Over temperature range: +/-2.5ppm
• Aging: +/-1ppm

PLL

• Digitally controlled PLL / Jitter reduction system
• Output jitter: 50ps … 100ps typ.

LCD Displays

• 2 x TFT Color Screens for the complete control of all analog I/O levels and all settings of the unit
• One Key Control provides an easy control of all functions.
• Multi language help pages guides available (No need to study the manual.)

Dimensions

• 1HU
• Depth: 19cm (7.5”) (including connectors)

Weight

2 kg (4.4lbs)

Ambient temperature

41°F up to 113°F (+5°C up to +45°C)

+24dBu I/O option
This option raises the maximum input and output level of the 16 analog inputs and outputs from +20dBu to +24dBu, which then complies with the SMPTE standard.

Please note that these are BTO (built-to-order) options which cannot be retrofitted.
