FERROFISH Pulse16 DX avec MADI SFP Singlemode Module

Pulse16 DX avec Dante et module SFP Singlemode

Convertisseur AD/DA Dante MADI ADAT 16 x 16

La matrice audio. Plus Dante.

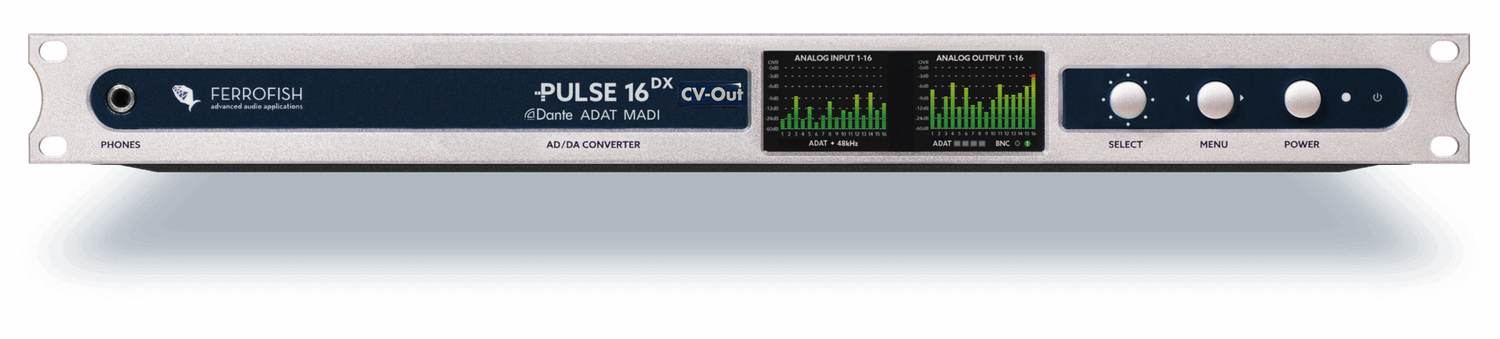

Le PULSE16 DX est bien plus qu'un convertisseur AD/DA 16 x 16 canaux.

En plus d'entrées et sorties analogiques de qualité studio jusqu'à 192 kHz, le PULSE16 DX offre un nombre impressionnant d'interfaces numériques, prêtes à accomplir n'importe quelle tâche.

Tous les équipements, qu'ils soient analogiques, ADAT ou MADI, sont regroupés dans l'appareil et peuvent être distribués via une matrice de routage sophistiquée par groupes de 8 canaux.

Et ce n'est pas tout : l'interface Dante avec 64 x 64 canaux (également intégrée dans la matrice de routage), mise en œuvre de manière redondante via deux prises RJ45, connecte le PULSE16 DX au réseau : Dante ouvre une nouvelle dimension de flexibilité. Quels que soient les signaux analogiques ou numériques à connecter, le PULSE16 DX fait le travail.

Le tout dans un boîtier de seulement 1U, ce convertisseur hautement intégré dispose de 16 x 16 prises TRS analogiques symétriques utilisant des niveaux studio allant jusqu'à +20 dBu, réglables individuellement par paliers de 1 dB. Les convertisseurs à faible latence, accompagnés d'une horloge à compensation de température et d'un PLL à réduction de gigue, garantissent un son cristallin.

Outre Dante, les ports ADAT 4 x 4 offrent une bande passante suffisante pour convertir les 16 x 16 signaux analogiques à 96 kHz, voire 32 x 32 canaux à 48 kHz. MADI ajoute 64 x 64 canaux supplémentaires et est implémenté à l'aide d'une connexion SFP modulaire pour offrir différentes normes MADI (comme Singlemode). Il suffit de remplacer le module MADI par un autre modèle.

La configuration de l'appareil est un jeu d'enfant grâce aux deux écrans TFT. Inutile de consulter le manuel, toutes les informations sont clairement affichées sur les écrans. Le contrôle à distance via MIDI et MADI est également possible.

Le casque peut être connecté à n'importe quelle entrée ou sortie analogique ou numérique : idéal pour le contrôle ou le monitoring.

Cet appareil compact 1U sans ventilateur est la solution ultime pour les studios, le son live, la diffusion et l'enregistrement, partout où une conversion multiformat haut de gamme est nécessaire dans le réseau Dante.

Dante simplifié : la solution réseau parfaite pour l'enregistrement, la diffusion, le son live et les lieux de culte, l’intégration, le broadcast les applications sont infinies.

AD/DA haute qualité

Le Pulse DX utilise les derniers convertisseurs AD/DA à faible latence. Avec un taux d'échantillonnage maximal de 192 kHz et des circuits externes sophistiqués, ils garantissent le meilleur son avec une réponse en fréquence neutre et un THD + N minimal. Grâce à des prises TRS, tous les canaux prennent en charge un niveau studio maximal de +20 dBu, tandis que chaque canal est réglable individuellement par paliers de 1 dB.

Dante Plug & Play

Intégrez le Pulse16 DX de manière transparente dans votre réseau Dante. Il suffit de le brancher pour que l'appareil soit visible sur le réseau et prêt à être routé librement à l'aide du logiciel Dante Controller. Associé à la carte son virtuelle Dante, également fournie par Audinate, le Pulse16 DX se transforme en une interface audio universelle.

Interface MADI

Le Pulse16 DX dispose d'une interface MADI modulaire : le slot MADI SFP est équipé d'un module optique LC multimode, qui peut être remplacé, par exemple, par un module monomode. En plus des 64 x 64 canaux audio, un signal MIDI est également intégré, qui peut être utilisé pour le contrôle des appareils et pour le routage vers les interfaces MIDI.

Matrice de routage interne

Les 176 x 176 canaux analogiques et numériques du Pulse16 DX sont regroupés par groupes de 8 à l'aide de la matrice de routage interne. Pour faciliter le monitoring, n'importe quel canal, mono ou stéréo, peut être sélectionné pour la sortie casque.

Double écran TFT

Suivez les 32 canaux analogiques à tout moment : tout s'affiche clairement sur deux écrans TFT. Les informations d'état et toutes les fonctions sont présentées de manière claire et intuitive, vous n'avez donc plus besoin de consulter le manuel. Fini les LED clignotantes et les opérations incompréhensibles !

Télécommande flexible

Un logiciel de télécommande complet pour PC et MAC est disponible pour contrôler le Pulse16 DX. Tous les appareils Ferrofish sont automatiquement détectés et répertoriés dans le logiciel.

Pulse16 DX SPECIFICATIONS

Dante I/O

2 x RJ-45 Ethernet connector (CAT5/6 cables),
64 x 64 channel Brooklyn II board built-in.

MADI I/O (AES10)

SFP Multimode included

SFP Singlemode optional

SFP port for MADI optical Multimode or Singlemode SFP module

• 64 channels @32kHz, 44.1kHz, 48kHz
• 32 channels @64kHz, 88.2kHz, 96kHz
• 16 channels @128kHz, 176.4kHz, 192kHz

Support of MIDI over MADI.

Latency: 2 samples

Analog Inputs (AD)

2 x 24 Bit A/D Converter

16 x TRS ¼” (6.3mm), female

• Digital gain: +20dBu … -8dBu, 1dB steps
• Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps

OpAmps

RC4580

Level indicator

TFT screen, 28 levels

Analog Outputs (DA)

2 x 24 Bit A/D Converter

16 x TRS ¼” (6.3mm), female

• Digital gain: +20dBu … -8 dBu, 1dB steps
• Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps

Latency

• @48kHz: 7.8/fs, 0.16ms
• @96kHz: 5.4/fs, 0.06ms
• @192kHz: 6.6/fs, 0.03ms

OpAmps

RC4580

Headphones Out

• 1 x ¼” (6.3mm) TRS jack, stereo.
• Selectable mono or stereo source.
• Digitally controlled volume level.

ADAT I/O

4+4 optical ports (8 channels each with 48 kHz)

• 32×32 channels @32kHz, 44.1kHz, 48kHz (SMUX/1)
• 16×16 channels @64kHz, 88.2kHz, 96kHz (SMUX/2)
• 8×8 channels @128kHz, 176.4kHz, 192kHz (SXUX/4)
  (SMUX/4 – only with installed MADI MX option)

Latency: 2 samples

MIDI I/O

• 2 x DIN5 connector for remote control of the unit
• Conversion MIDI <> MIDI over MADI possible (MADI MX option required.)

Wordclock I/O

• BNC: 1 x input, 1 x output
• 75 Ohm Termination switchable for input

Power Supply

12V, 3A

• 1 x input jack with screw lock.
• Power required: 12VA in operation, 0,1VA in standby mode (Efficiency Level VI)
• Internal resettable polyfuse
• 1 x power supply included

Additional Features

• SMUX4 with 192 kHz operation (requires installed MADI SFP).
• Delay-compensation for MADI chain (requires installed MADI SFP).
• MIDI over MADI Preset Management (requires installed MADI SFP)

Internal Clock

• TCXO (temp. compensated oscillator) with high accuracy.
• Initial accuracy: +/-1.5ppm
• Over temperature range: +/-2.5ppm
• Aging: +/-1ppm

PLL

• Digitally controlled PLL / Jitter reduction system
• Output jitter: 50ps … 100ps typ.

LCD Displays

• 2 x TFT Color Screens for the complete control of all analog I/O levels and all settings of the unit
• One Key Control provides an easy control of all functions.
• Multi language help pages guides available (No need to study the manual.)

Dimensions

• 1HU
• Depth: 19cm (7.5”) (including connectors)

Weight

2 kg (4.4lbs)

Ambient temperature

41°F up to 113°F (+5°C up to +45°C)

+24dBu I/O option
This option raises the maximum input and output level of the 16 analog inputs and outputs from +20dBu to +24dBu, which then complies with the SMPTE standard.

Please note that these are BTO (built-to-order) options which cannot be retrofitted.
