A32pro - Clever Conversion And Routing
FERROFISH A32proSM Convertisseur AN/NA ESS 64 canaux.

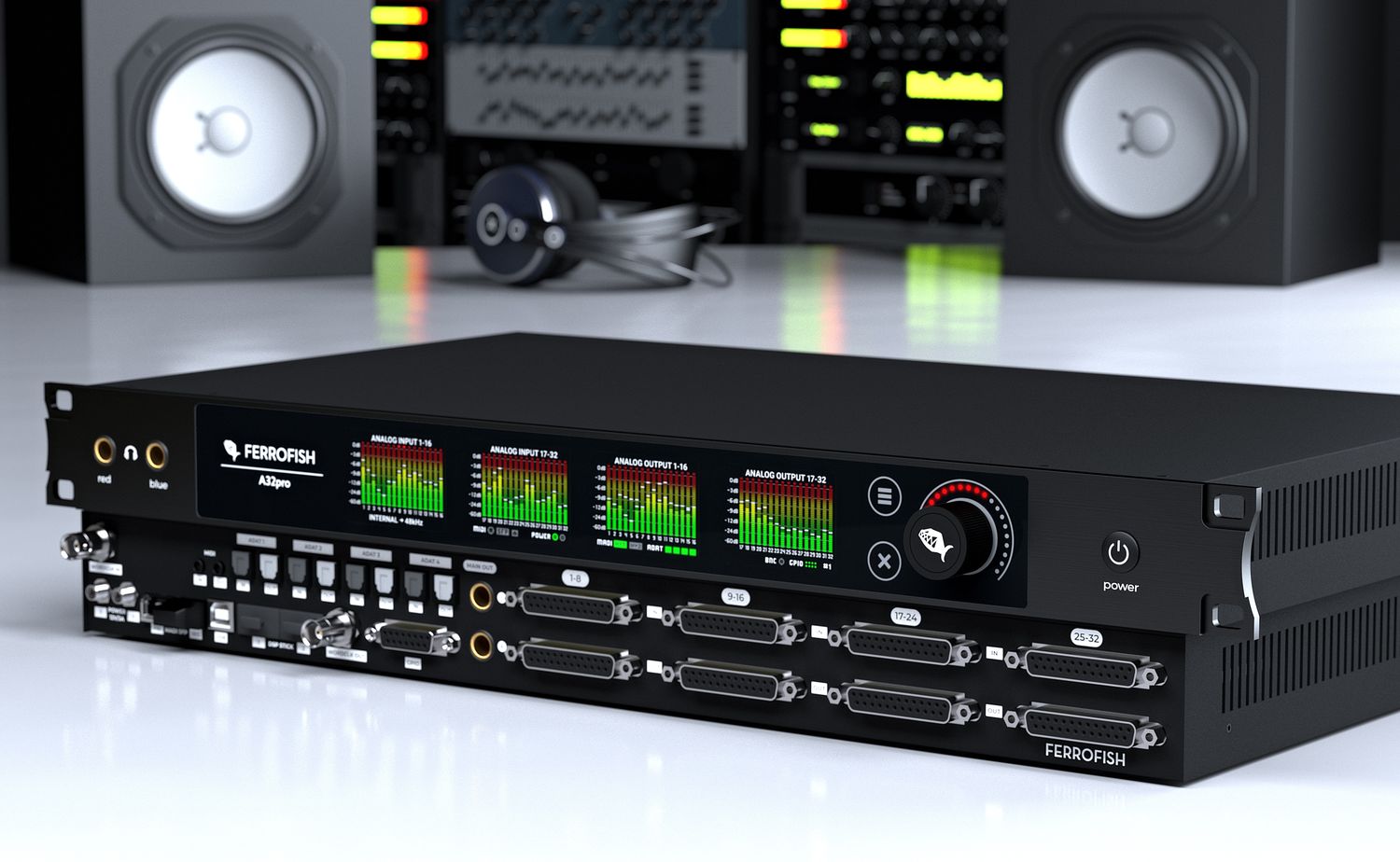

A32pro Converter, 1x SFP Singlemode Module installed
L'A32pro est basé sur une nouvelle plate-forme matérielle modulaire et intègre de nombreuses interfaces analogiques et numériques.
En plus des entrées et sorties analogiques de qualité studio équilibrées de 32 × 32 et de la chaîne stéréo jusqu’à 192kHz, l’A32pro offre à la fois ADAT et MADI – probablement les standards audio numériques les plus utilisées disponibles.
En plus du premier module optique MADI, un autre module SFP MADI peut être ajouté en option.
Différents modes permettent un fonctionnement redondant des deux interfaces:
Si l'une échoue, l'autre est activée automatiquement. En parlant de redondance: Si vous le souhaitez, deux alimentations peuvent être connectées à l'appareil.
Toutes les alimentations et interfaces sont surveillées en permanence: en cas de panne, un message d'erreur est affiché sur les écrans TFT et sur la sortie générale (GPO) pour le connecter à du matériel supplémentaire.
Format dans une unité de rack compacte, le convertisseur hautement intégré est équipé de canaux analogiques d32 x 32, sur huit connecteurs D-SUB.(Format Tascam)
Ils offrent des niveaux jusqu'à +20dBu, réglables individuellement par pas de 1dB.
Le design sophistiqué, utilisant la dernière génération de convertisseurs ESS, accompagné d'une réduction d'horloge et de gigue compensée par la température PLL, garantit son exceptionnelement transparent jusqu'à 192kHz.
L'A32pro n'est pas seulement un convertisseur, mais grâce à sa flexibilité, en utilisant une matrice de routage sophistiquée, il est également un convertisseur de format numérique pour intégrer vos équipements MADI et ADAT existants et futurs.
Même le fonctionnement de l’A32pro se fait sans aucun compromis, presque auto-expliqué, comme avec tous nos produits: Un total de quatre écrans multitouch TFT montrent les niveaux de tous les 64 canaux d’E/S.
Le contrôle de l’appareil bénéficie également des écrans grâce à son interface utilisateur graphique hautement intuitive.
La télécommande est bien sûr également possible via USB, MIDI, MIDI-over-MADI ou GPI.
Même un simple mode MIDI CC vous permet de contrôler les paramètres les plus recherchés à distance.
Les deux sorties casque vous permettent de contrôler n'importe quelle entrée ou sortie analogique ou numérique. Pour les tâches plus exigeantes, la matrice de contrôle casque dispose même d'un mode décodeur M/S et d'un mode de fonctionnement symétrique pour les casques haut de gamme.
Vous en voulez plus ? Alors l'A32pro Dante, une version avec 64 x 64 canaux Dante supplémentaires, est ce qu'il vous faut.
L'A32pro est le fruit de nos 12 années d'expérience dans la technologie des convertisseurs, sans compromis jusqu'au moindre détail. Le tout dans un boîtier rack 1U, bien sûr sans ventilateur !
Interface utilisateur TFT multitouch 4 x
Quatre écrans TFT haute résolution d'une grande netteté fournissent des informations détaillées sur les niveaux des 32 signaux d'entrée et de sortie analogiques, permettant ainsi d'avoir une vue d'ensemble du flux de signaux entrant et sortant de l'appareil. L'état de toutes les interfaces numériques, l'état de l'horloge et du GPIO ainsi que les préréglages chargés sont également visibles à tout moment.
Système d'E/S MADI redondant
Le système d'E/S MADI de l'A32pro est fourni sous forme de deux ports SFP pour modules MADI. Il est donc possible de réaliser différentes configurations (simple ou double (redondante) en mode simple ou multimode ou coaxial). Les E/S prennent en charge la compensation de retard MADI, les formats 64 et 56 canaux et la redondance des ports. Les flux MADI peuvent être utilisés pour envoyer et recevoir des messages MIDI intégrés.
Matrice de routage interne
L'A32pro offre une matrice interne sophistiquée permettant le routage et la répartition libres des 128 entrées vers les 128 sorties par blocs de 8 canaux. La sortie casque permet de contrôler chaque canal d'entrée/sortie mono, stéréo ou même M/S (mid/side) depuis l'avant de l'appareil.
Alimentation redondante
Pour plus de fiabilité, l'A32pro peut être alimenté par deux blocs d'alimentation. Les deux blocs d'alimentation sont surveillés en permanence et commutés sans interruption en cas de panne. Un message d'avertissement s'affiche à l'écran et/ou est envoyé par MIDI afin de pouvoir réagir à cette panne.
Télécommande flexible
Un logiciel complet, appelé RemoteFish, est disponible pour PC et MAC afin de contrôler la série A32pro. En plus de l'USB, l'A32pro peut également être connecté via MIDI ou MIDI-over-MADI. Tous les appareils Ferrofish sont automatiquement détectés et répertoriés dans le logiciel.
Deux emplacements pour cartes DSP
La plateforme modulaire est prête pour l'extension : deux emplacements pour cartes DSP en option ouvrent de nouvelles perspectives pour le traitement audio multicanal.
MADI I/O (AES10)

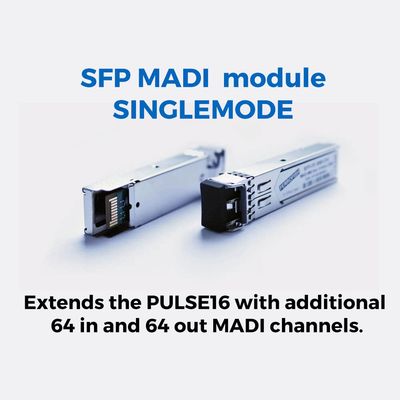

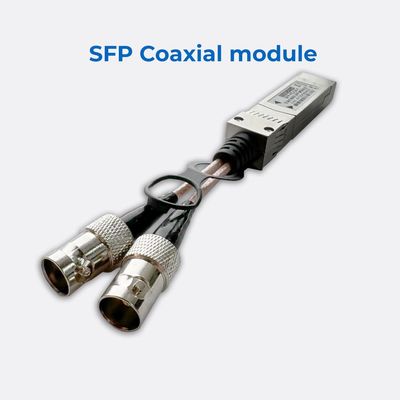

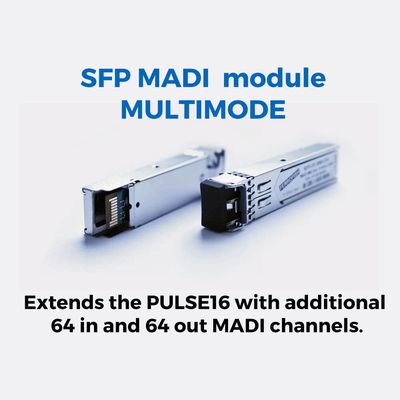

Dual SFP Slots for MADI: Multimode or Singlemode SFP module as
default configuration, optional second SFP module optional
- 64 channels @32kHz, 44.1kHz, 48kHz
- 32 channels @64kHz, 88.2kHz, 96kHz
- 32 channels @128kHz, 176.4kHz, 192kHz*
* both MADI ports are used to achieve full 32+32 channel transmission
Support of MIDI over MADI.
Latency:
3 samples
Redundancy:
Automatic switching between optical <-> coax MADI when signal lost.
Analog Inputs (AD)
Latest generation of Analog / Digital Converters from ESS Tech.
4 x DSub25 (Tascam format)
- Digital gain: +20dBu … -8 dBu, 1dB steps
OpAmps
OPA1604 / OPA1664
Level indicator
TFT screen, 28 levels
Analog Outputs (DA)
Latest generation of Digital / Analog Converters from ESS Tech.
4 x DSub25 (Tascam format)
- Digital gain: +20dBu … -8dBu, 1dB steps
OpAmps
OPA1604 / OPA1664
Level indicator
TFT screen, 28 levels
Headphones Out
- 2 x ¼” (6.3mm) stereo TRS jack with HQ amp section and dedicated DAC path.
- Provides an independent stereo channel.
- Selectable mono/stereo or M/S decoded source of all inputs and outputs.
- Digitally controlled volume level.
ADAT I/O
4+4 optical interfaces (8 channels each with 48 kHz)
- 32 channels @32kHz, 44.1kHz, 48kHz
- 16 channels @64kHz, 88.2kHz, 96kHz
- n/a @128kHz, 176.4kHz, 192kHz
Latency: 3 samples
GPIO Port
- 4x General Purpose Inputs for switching Presets #1-4.
- 4x General Purpose Outputs for monitoring Lock/Power/MADI/Temp alerts.
- 2 x 1/8″ (3.5mm) TRS connector for remote control
- Conversion MIDI <> MIDI-over-MADI possible
- MIDI 2.0 pinout
Wordclock I/O
- BNC: 1 x input, 1 x output
- 75 Ohm Termination switchable for input
Power Supply

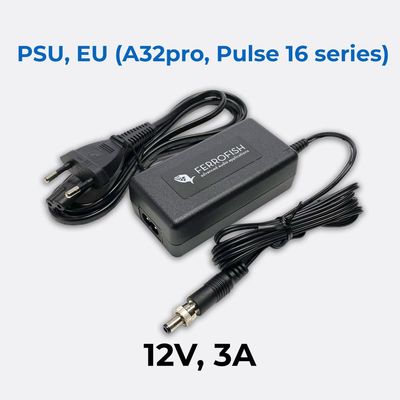

12V, 3A
- 2 x input jacks with screw lock for redundant power.
- Voltage supervision, warning message on screen when PSU input fails
- Internal resettable polyfuse
- 1 x Power Supply included, second PSU optional
USB Port
1 x USB 2.0 for Remote/Updates
Additional Features
- 192 kHz operation (S/MUX up to 192kHz).
- GPIO Port for remote preset switching and alert monitoring
- DSP Plugin-ready
- A/D and D/A converters with switchable filters
- Dual Headphone output for easy monitoring
- MIDI over MADI Preset Management
- Extensive routing/mixing possibilities.
- Redundancy (MADI I/O, Dante I/O, Power Supplies).
Internal Clock
- Temperature compensated oscillator, with high accuracy.
- Initial accuracy: +/-1.5ppm
- Over temperature range: +/-2.5ppm
- Aging: +/-1ppm
PLL
- Digitally controlled PLL / Jitter reduction system
- Output jitter: 50ps … 100ps typ.
LCD Displays
- 4 x TFT Multitouch Screen User Interface
- Two-layer illuminated touch-sensitive high resoltution encoder
- Highly intuitive control of the unit
Audio Core Processor
- SHARC ADSP-2148x series DSP
- Routing and processing of of all 384 audio channels.
- Source to headphone output.
- Calculation of of upcoming audio processing algorithms.
Dimensions
- 1RU, fanless design
- Depth: 31cm (12.6”) (including connectors)
Weight
4.1kg (9 lbs)
Ambient temperature
41°F up to 113°F (+5°C up to +45°C)
