FERROFISH A32proDMM Dante Converter, 1x SFP Multimode Module installed

A32pro Dante Converter, 1x SFP Multimode Module installed

A32pro Dante Converter Multimode

32 x 32 AD/DA <> MADI <> ADAT <> Dante Converter

L'A32pro Dante est notre produit phare qui relie l'audio numérique et analogique au monde Dante : toutes les interfaces, qu'elles soient analogiques, MADI ou ADAT, sont intégrées au réseau Dante grâce à la matrice de routage intégrée. Bien entendu, toutes les fonctionnalités de l'A32pro sont toujours disponibles.

L'A32pro Dante n'est pas seulement un convertisseur, c'est aussi la solution ultime à tous vos problèmes grâce à son incroyable flexibilité et à sa plate-forme matérielle modulaire. Au total, l'A32pro Dante traite 386 canaux, tous hautement intégrés dans un rack 1U. Il est presque impossible d'énumérer toutes les configurations de l'A32pro Dante : en plus des 32 x 32 entrées et sorties analogiques symétriques de qualité studio jusqu'à 192 kHz, il y a une sortie principale stéréo, quatre E/S ADAT, deux ports E/S MADI (emplacements SFP) et bien sûr Dante, redondant sur deux prises RJ45. Tout est routable par groupes de 8 canaux chacun.

La clarté et la fiabilité opérationnelle sont prioritaires : Dante et MADI sont tous deux redondants, une caractéristique essentielle pour une utilisation en live ! Bien sûr, une deuxième alimentation électrique peut être connectée, et grâce aux quatre écrans TFT multitouch, l'utilisateur a toujours le contrôle total.

Intégré dans un boîtier compact 1RU, ce convertisseur hautement intégré est équipé de 32 x 32 canaux analogiques symétriques, disponibles sur huit connecteurs D-SUB. Ils offrent des niveaux studio allant jusqu'à +20 dBu, réglables individuellement par paliers de 1 dB. La conception sophistiquée, qui utilise des convertisseurs ESS de dernière génération, accompagnée d'une horloge à compensation de température et d'un PLL à réduction de gigue, garantit un son cristallin jusqu'à 192 kHz.

Même le fonctionnement de l'A32pro Dante se fait sans aucun compromis, de manière presque intuitive, comme pour tous nos produits : au total, quatre écrans TFT multitouch affichent les niveaux des 64 canaux, on ne peut pas faire mieux. Le contrôle de l'appareil bénéficie également des écrans tactiles : l'utilisation de l'appareil n'a jamais été aussi agréable. Les appareils A32pro peuvent également être contrôlés par l'application RemoteFish (PC et Mac) via USB (USB-over-MIDI), MIDI, MIDI-over-MADI et Remote-over-Dante.

Les deux sorties casque HQ peuvent contrôler n'importe quelle entrée ou sortie analogique ou numérique : idéal pour le contrôle ou le monitoring. Les formats de monitoring mono, stéréo et même M/S sont possibles. En plus du fonctionnement stéréo double, un mode entièrement symétrique utilisant les deux sorties pour une puissance de sortie encore plus élevée est disponible.

Dante Plug & Play

Intégrer l'A32pro Dante dans votre réseau Dante n'a jamais été aussi simple. Il suffit de le brancher pour que l'appareil soit visible sur le réseau et prêt à être routé librement à l'aide du logiciel Dante Controller. Associé à la carte PCIe Dante ou à la DVS (Dante Virtual Soundcard), l'A32 Dante se transforme en une interface audio universelle.

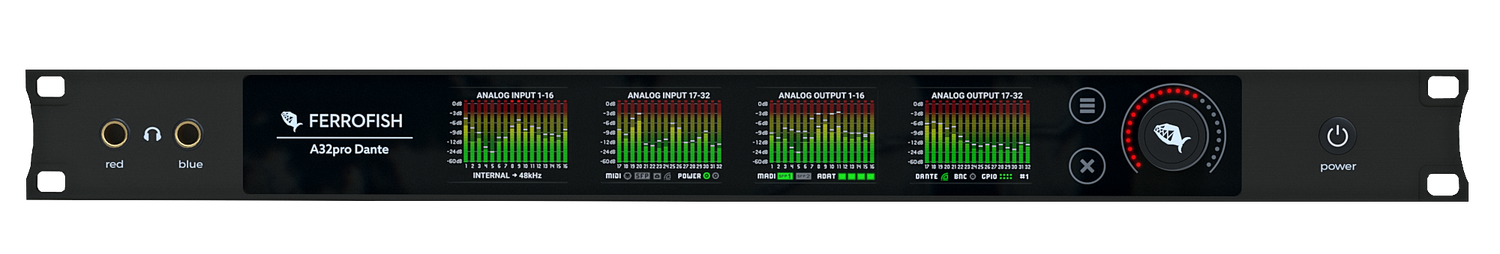

Interface utilisateur TFT multitouch 4 x

Suivez à tout moment les 64 canaux d'entrée et de sortie analogiques : tout est clairement affiché sur les quatre écrans TFT. Les écrans affichent également l'état de toutes les interfaces numériques, ainsi que l'état du GPIO et du préréglage chargé, ce qui permet de toujours savoir ce qui se passe. Les informations d'état et toutes les fonctions sont présentées de manière claire et intuitive, il n'est donc plus nécessaire de consulter le manuel. L'interface utilisateur multitouch rend l'utilisation de l'appareil très agréable.

Matrice de routage interne

Les 192 x 192 canaux analogiques et numériques de l'A32pro Dante sont regroupés par 8 à l'aide de la matrice de routage interne. Pour faciliter le monitoring, n'importe quel canal, qu'il s'agisse d'une entrée ou d'une sortie, peut être monitoré en mono, en stéréo et même en M/S (mid/side) par l'une des deux sorties casque indépendantes. Pour les scénarios audiophiles, un mode de sortie entièrement symétrique utilisant deux sorties stéréo pour casques filaires symétriques est également disponible.

Deux emplacements pour cartes DSP

La plate-forme modulaire est prête pour l'extension : deux emplacements pour cartes DSP optionnelles ouvrent un tout nouveau monde pour le traitement audio multicanal.

Télécommande flexible

Le logiciel complet RemoteFish pour PC et MAC est disponible pour contrôler la série A32pro. En plus de l'USB, l'A32pro Dante peut également être connecté via MIDI, MIDI-over-MADI et Remote-over-Dante. Tous les appareils Ferrofish sont automatiquement détectés et répertoriés dans le logiciel.

Alimentation redondante

Pour plus de fiabilité, l'A32pro Dante peut être alimenté par deux blocs d'alimentation. Les deux blocs d'alimentation sont surveillés en permanence et commutés sans interruption en cas de panne. Un message d'avertissement s'affiche à l'écran ou est envoyé via MIDI afin de pouvoir réagir à cette panne.

Full specs at: https://www.ferrofish.com/portfolio/a32pro-dante-c...

Caractéristiques A32pro Dante

32×32 canaux d'E/S analogiques symétriques sur connecteurs d-Sub25, avec un niveau d'E/S maximal de +20 dBu.

Gain d'entrée et niveau de sortie réglables individuellement pour toutes les E/S analogiques.

Carte Dante Brooklyn 64×64 canaux intégrée.

Commutation automatique des emplacements redondants en cas de perte de signal d'un module SFP.

32×32 canaux d'E/S ADAT sur connecteurs TOSLINK

Deux sorties casque haut de gamme indépendantes avec matrice de monitoring sophistiquée

Sortie stéréo symétrique TRS 1/4″ reflétant la source de sortie casque rouge

1 module MADI SFP multimode (module standard) pour 64×64 canaux

Port GPIO avec 4 E/S pour la surveillance des alarmes externes et la commutation des préréglages

Gestion des préréglages avec huit préréglages renommables

Presque toutes les entrées et sorties analogiques et numériques peuvent être acheminées par groupes de 8 canaux

Contenu de la livraison A32pro Dante

1x A32pro Dante

1x module MADI SFP multimode optique

A32pro Dante SPECIFICATIONS

Dante I/O

2 x RJ-45 Ethernet connector (CAT5/6 cables),
64 x 64 channel Brooklyn series board built-in.

MADI I/O (AES10)
Dual SFP Slots for MADI: Multimode or Singlemode SFP module as
default configuration, optional second SFP module optional

• 64 channels @32kHz, 44.1kHz, 48kHz
• 32 channels @64kHz, 88.2kHz, 96kHz
• 32 channels @128kHz, 176.4kHz, 192kHz*

* both MADI ports are used to achieve full 32+32 channel transmission

Support of MIDI over MADI.
Latency: 3 samples
Redundancy: Automatic switching between optical <-> coax MADI when signal lost.

Analog Inputs (A/D)

32Bit ESS A/D Converter

4 x DSub25 (Tascam format)

• Digital gain: +20dBu … -8 dBu, 1dB steps

OpAmps
OPA1604 / OPA1664

Level indicator
TFT screen, 28 levels

Analog Outputs (D/A)

32 Bit ESS D/A Converter

4 x DSub25 (Tascam format)

• Digital gain: +20dBu … -8dBu, 1dB steps

OpAmps
OPA1604 / OPA1664

Level indicator
TFT screen, 28 levels

Headphones Out

• 2 x ¼” (6.3mm) TRS jack, stereo with HQ amp section and dedicated DAC path.
• Provides two independent stereo channels.
• Selectable mono/stereo or M/S of all inputs and outputs.
• Digitally controlled volume level.

ADAT I/O

4+4 optical interfaces (8 channels each with 48 kHz)

• 32 channels @32kHz, 44.1kHz, 48kHz
• 16 channels @64kHz, 88.2kHz, 96kHz
• 08 channels @128kHz, 176.4kHz, 192kHz

Latency: 3 samples

GPIO Port

• 4x General Purpose Inputs for switching Presets #1-4.
• 4x General Purpose Outputs for monitoring Lock/Power/MADI/Temp alerts.

MIDI I/O

• 2 x 1/8″ (3.5mm) TRS connector for remote control
• Conversion MIDI <> MIDI-over-MADI possible
• MIDI 2.0 pinout

Wordclock I/O

• BNC: 1 x input, 1 x output
• Input 75 Ohm Termination switchable by menu button

Power Supply

12V, 3A

• 2 x input jacks with screw lock for redundant power.
• Input monitoring, warning on screen when PSU input fails
• Internal self-resettable polyfuse
• 1 x Power Supply included, second PSU optional available

USB Port

1 x USB 2.0 for Remote/Updates

Additional Features

• 192 kHz operation (S/MUX up to 192kHz)
• DSP Stick Expansions ready
• A/D and D/A converters with switchable filters
• Dual Headphone output for easy monitoring
• MIDI over MADI Preset Management
• Extensive routing possibilities
• Redundancy (MADI I/O, Dante I/O, Power Supplies)
• MAINS OUT: Dual balanced TRS Out, mirrors red HP ouput

Internal Clock

• Temperature compensated oscillator, with high accuracy.
• Initial accuracy: +/-1.5ppm
• Over temperature range: +/-2.5ppm
• Aging: +/-1ppm

PLL Wordclock

• Digitally controlled PLL / Jitter reduction system
• Output jitter: 50ps … 100ps typ.

GPIO (General Purpose Input & Output)

• 4x Inputs: Switching between Presets#1-4
• 4x Outputs: Alert Outputs for MADI, Temp, Sync and Power

LCD Displays

• 4 x TFT Multitouch Screen User Interface
• Two-layer illuminated touch-sensitive high resoltution encoder
• Highly intuitive control of the unit

Audio Core Processor

• SHARC ADSP-2148x series DSP
• Routing and processing of of all 390 audio channels.
• Source to headphone output.

Dimensions

• 1RU, fanless design
• Dimensions net: 25,3 x 44,4 x 4,4cm (DxWxH)
• Dimensions full: 29 x 48,3 x 4,4cm (DxWxH)
  including connectors, knobs and rack ears

Weight

7,72lbs (3,5kg)

Ambient temperature

41°F up to 113°F (+5°C up to +45°C)
